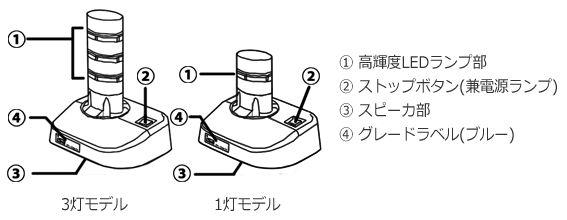

| 各部名称 |  |
|
| 背面構成外観 |  |
|

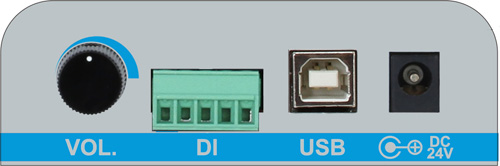

| 各部名称 (背面) |
 |
|

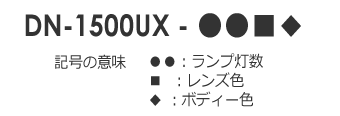

| 製品番号構成 |  |
|
| グレード |  |
|
| ランプ発光色 | 1灯3色(赤、黄、緑)※光の混合なので減色混合になります。 3灯(赤、黄、緑) |
|
| 1灯3色タイプ | ||||
|---|---|---|---|---|
| ランプ灯数 1灯 (●● = 1L) |
レンズ色 | |||
| 透明(■=S) | ||||
| ボディー色 | ボディー色 | |||
| ダークグレー (◆=B) |
ライトグレー (◆=W) |
ダークグレー (◆=B) |
ライトグレー (◆=W) |
|
 |
|
|||

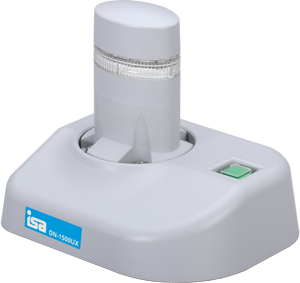

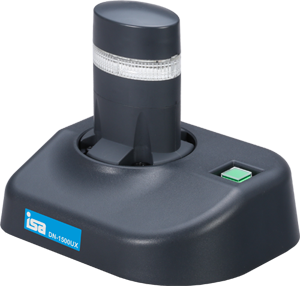

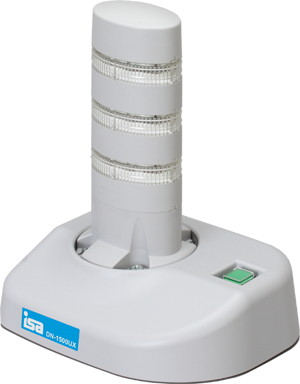

| 型式 | DN-1500UX-1LSB | DN-1500UX-1LSW | ||
| 寸法(mm) | 160W x 125D x 143H(ゴム足6mmを含む) (内レンズ部+ブザー部：60Φ x 40Φ x 220H) |
|||
| 質量(g) | 450 | |||
| 3灯タイプ | ||||
| ランプ灯数 3灯 (●● = 3L) |
レンズ色 | |||
| 色付き(■=C) | 透明(■=S) | |||
| ボディー色 | ボディー色 | |||
| ダークグレー (◆=B) |
ライトグレー (◆=W) |
ダークグレー (◆=B) |
ライトグレー (◆=W) |
|
|
 |
 |
|
|

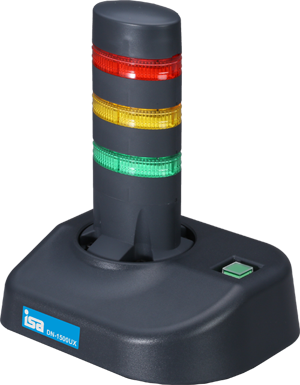

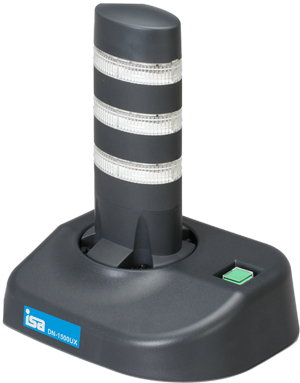

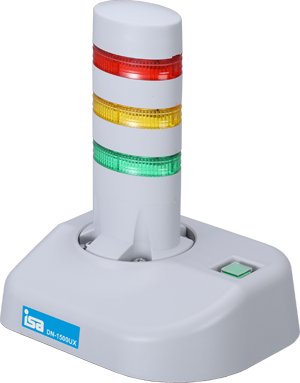

| 型式 | DN-1500UX-3LCB | DN-1500UX-3LCW | DN-1500UX-3LSB | DN-1500UX-3LSW |
| 寸法(mm) | 160W x 125D x 200H(ゴム足6mmを含む) (内レンズ部+ブザー部：60Φ x 40Φ x 160H) |
|||
| 質量(g) | 760 | |||
| 接点信号端子仕様 | ||
|---|---|---|
| 接点入力 (DI) | チャンネル数：4ch フォトカプラ入力 (無電圧接点入力、マイナスコモン) 最大24VDC、7mA 絶縁タイプ入力 |

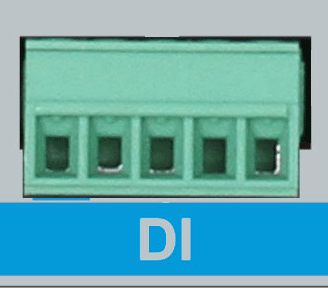

 DIポート構成(背面) (端子プラグは装着状態) |
| 端子プラグ | 圧着端子不要のネジ固定方式 端子プラグ (DI用×1(5ピン)) 端子間 3.81mmピッチ 使用電線規格範囲：AWG 26～16（0.2～1.25sq） |
 端子プラグ(1個標準付属) |
| ランプ点灯 | 点灯、点滅(約30回/分)、高速点滅(約60回/分) |
|---|---|
| ブザー | 断続音(P-、P-、P-、…)・連続音(PPPP…) 周波数：約3.3kHz |
| 制御方式 | 文字列による制御 |
| 対象OS(注1) |
(32bit) Windows XP / Vista / 7 / 8 / 8.1 / 10 / Server2003 / Server2003 R2 / Server2008 (64bit) Windows Vista / 7 / 8 / 8.1 / 10 / Server2008 / Server2008 R2 / Server2012 / Server2012 R2 UNIX、Linux |
| USB |  2.0 / 1.1(USBケーブル 1本付属、約1.8m) (ケーブル端は、標準Aプラグ[PC側用]と 標準Bプラグ[本機側用]) |
| 接点入力 | 端子番号1～4とコモン端子で構成 端子1：赤ランプ、端子2：黄ランプ、端子3：緑ランプ、端子4：ブザー1(PPPP…) 端子とコモン間をMake（短絡）すると端子1～3はランプ点灯、端子4はブザー鳴動 |
| ソフトウェア | インストール用ソフト、ドライバソフト、制御ソフト付属 |
| アラーム解除ボタン | あり(電源ランプを兼ねる) |
| 使用環境条件 | 温度：0～45℃ 湿度：20～85%RH (結露なきこと) 標高：3,000m以下 |
| 電源供給 |  USBバスパワー補助電源：専用ACアダプタ(標準付属品、PSE適合) (注2) 寸法(mm)：46W x 34D x 25H (突起部、ケーブル含まず) 定格：IN 100 - 240VAC 50/60Hz 0.3A OUT 24VDC 0.5A 質量：約100g ケーブル長：約1.6m |
| 消費電力 | 8W (全ランプ点灯(3灯)＋ブザー鳴動時) / 約1W未満(待機時) (@100VAC) |
| 定格電圧 | 5VDC(USBバスパワー) / 24VDC(本体) / 100-240VAC(ACアダプタ) |
| 安全規格 | CE準拠、UL準拠 |
| EMC規格 | VCCI Class A適合 |
| 環境規格 | RoHS指令適合 |
| 保証期間 | 出荷後1年 |
| 製品寿命 | 5年(使用開始後からの設計値) |
※DN-1500UX にはDIO機能が付加されていません。
注1：本機は、Microsoft Windows 2000動作は確認していますが、保証対象ではありません。
注2：USB規格では、バスパワーの最大電流容量は500mAです(機器によって能力は異なります)。ランプを同時に複数灯点灯させる場合やランプとブザーを同時に動作させる場合、この規格を超える電流を消費する可能性があり、バスパワーだけでは動作が不安定になることがあります。このような利用が想定される場合、付属のACアダプタでのご利用をおすすめします。
