ブレード型ネットワーク監視装置 NM2100/NM-2100MX

NM-2100MXについて

こんなお悩みはありませんか?

  • ネットワーク運用監視(NNM)ソフトやサーバの年間ライセンス費用が高い
  • スモールスタートで監視対象の増加に合わせて拡張したい
  • 専門要員が不在の環境で、高度な監視を行いたい
  • システムに運用監視を組み込み、遠隔で制御したい
  • 現行の機器を10年程度使いたい
  • ノードグループ単位でアイソレートした監視がしたい
  • 電源冗長環境で利用したい
  • 故障時はホットスワップで回復させたい

本製品は、データセンターや企業システムの運用監視をより簡便に行えるように設計された製品です。
機器の死活監視(ping)、よく利用されるサービス監視を選別し、監視ブレードに組み込みました。

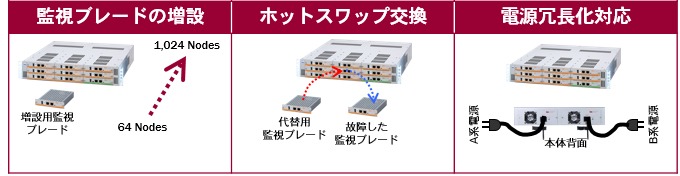

監視ブレードは、最大64の監視サービスを登録でき、オプションにより128まで拡張できます。また、監視ブレードは、標準で1枚実装されていて最大8枚までの増設が可能。それぞれの監視対象を64か128に設定できます(購入時指定)。これにより最大1,024の対象を本機一台で、スケーラブルに監視が行えます。
監視ブレードは、1枚ごとにネットワークポートを持ち、単独のネットワークグループに対して独立して指定された監視を実施します。もし監視機器が増えたり監視対象サービスを新たに追加する場合は、新たな監視ブレードを装着するだけで監視パフォーマンスに影響を与えることはありません。監視対象の設定は、ネットワーク警告灯「警子ちゃん」で培われた「使いやすさ」「分かりやすさ」を取り入れ、Webベースのツールと専用設定ツールから簡単に行えます。

 統合ブレードは、1~8枚装着された監視ブレードの状態や異常情報を統合管理します。各監視対象サービスの現状ステータス表示、障害情報、異常時のアクション、レポーティング、システム診断等の情報を利用者に提供します。またネットワーク警告灯「警子ちゃん」で好評の各種通知機能やアクション機能、設定内容の保存機能などはそのまま実装されています。
監視ブレードと統合ブレード間は、L2スイッチを利用して他とは独立したネットワークで接続して利用します。この独立したネットワークは、L2スイッチの仕様に依存しますが、最大1GbEまでの自動切り替えで、複数のブレード間コミュニケーションを行います。

 各ブレードはホットスワップ交換可能です。故障したブレードを新しいブレードに簡単に交換でき、既存の設定情報も新しく装着したブレードに簡単に再ストアすることができます。また機器移動や監視対象の再配置等で監視ブレード間の移動や変更も簡単に行えます。 各ブレードは、高速低電力MPUを搭載し、1GbE環境でフル実装、フル監視の状態で約60W程度の低消費電力を達成しています。

 本機は2電源方式で、片系統の電源が供給されなくなっても瞬時に電源を切り替えます。電源モジュール(DN-3310PS)は、100~240VAC対応で、故障時はSNMPトラップを発行、故障電源モジュールを簡単に見分けられホットスワップ交換可能です。

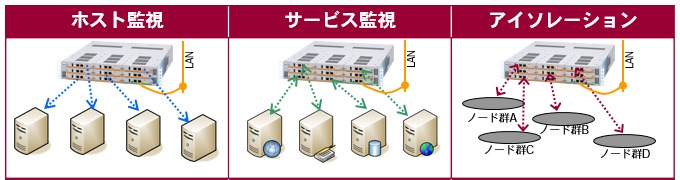

ホストに対する死活監視、サービス状態の監視、対象ノード群を総合監視
監視対象数を簡単に増設可、故障しても稼働を止めずに交換可、電源冗長環境での利用を実現

NM-2100MXの主な特長

①ブレード構成による分散監視
運用監視全体を、監視ブレードと統合管理ブレードとに分け、それぞれの役割に特化することで、拡張性と効率性に富んだ製品です。それぞれの監視ブレードはホットスワップ対応です

②各種サービス監視機能の搭載
死活(ping)監視、SNMPトラップ監視はもとよりポート監視、各種サーバ監視を合計14種を組み合わせて強力な監視が行えます。

③膨大な監視設定を簡単一括編集
大量のネットワーク監視設定を簡単に行えるように、別途ツールを容易。しかもNM-2100MXとの間でアップ/ダウンロードが可能。設定の追加・編集が簡単です

④監視ブレードの設定を集約
監視ブレードの設定は統合監視ブレードで集約。万が一監視ブレードを交換しても直ちに既存の設定で、自動的に構成内容が反映されます。

⑤ネットワーク構成のグループ化定義対応
複数の機器でサービスを提供するシステムは、異常の発生に依存関係が存在します。問題の把握や対処をスムースに行えるグループ化の機能があります。

⑥監視スケジューリング可能
部分的にメインテナンスを行う場合や機器の増設を行う際、予定をあらかじめ入力設定し、不要な異常信号発生を防ぎます。

⑦省電力、ハイパフォーマンス
各ブレードに1.2GHzの省電力チップを搭載。最大で60Wの消費電力。長期間の使用を考慮した設計です。電源モジュールは標準で2系統対応、ホットスワップ対応です。

⑧警子ちゃん連携が簡単
異常通知の一つに、ネットワーク警告灯「しゃべる警子ちゃん」との連携が簡単。運用管理要員にやさしく、迅速に異常を伝えることができます。

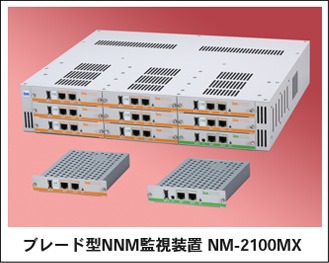

NM2100/NM-2100MX

最大1,024対象、省電力ブレード型ネットワーク監視装置

製品名:ブレード型ネットワーク監視装置 NM2100
製品番号:NM-2100MX
外径寸法:440(W)×370(D)×85(H)mm(EIA規格 2U)

本製品に関する仕様、価格、納期お問合わせ・御見積依頼などはソリューション営業部まで
