WD100シリーズ　製品・センサ一覧

ももことあやかが貴社の課題を解決します

製品・センサ一覧　特長・仕様



データ収集通信制御サーバ

仕様・特長

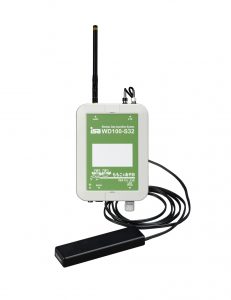

製品型番 WD100-Ｓ32(LTEあり/LAN対応）
WD100-N32(LTEなし/LANのみ対応）
WD100-S32（LTEあり）
動作温度 -10℃ ～ +55℃
寸法 W130xH175xD45mm (突起部、アンテナ除く)
特長
  • 最大32台までの各種計測･制御ユニットとのLoRa通信を管理します
  • 各計測･制御ユニットの設定､内容の保持､状態監視､通信管理を行います
  • 外部との接続には､PoE給電仕様のギガビットLANとLTE 通信に対応します（WD100-Ｓ32）
  • 遠隔からの指示で､制御ユニットを制御します

WD100　各計測ユニット　

特長・仕様

製品型番/製品名 WD100-T
温度計測ユニット		 WD100-TH
温湿度計測ユニット
製品写真 温度計測ユニット 温湿度計測ユニット
特長
  • 温度計測 1 チャンネル
  • 温度センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
  • 温湿度計測 各1 チャンネル
  • 温湿度センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
センサー 温度センサ(サーミスタ) 温湿度センサ(半導体)
製品型番/製品名 WD100-THC
温湿度/CO2計測ユニット		 WD100-THL
温湿度/照度計測ユニット
温湿度/CO2 計測ユニット 温湿度/照度計測ユニット
特長
  • 温湿度計測 各1 チャンネル、CO2 濃度 1 チャンネル
  • 温湿度センサ×1 付き、CO2 センサ×1付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
  • 温湿度計測 各1 チャンネル、照度計測 1 チャンネル
  • 温湿度センサ×1 付き、照度センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
センサ 温湿度センサ(半導体)
CO2 センサ(半導体)		 温湿度センサ(半導体)
照度センサ(半導体)
製品型番/製品名 WD100-T3H
温湿度計測ユニット		 WD100-T2HG
温湿度/地温計測ユニット
温湿度計測ユニット 温湿度/地温計測ユニット
特長
  • 温湿度計測 各1 チャンネル、温度センサ 2 チャンネル
  • 温湿度センサ×1、温度センサ×2付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
  • 温湿度計測 各1 チャンネル、温度センサ 1 チャンネル､地温センサ 1 チャンネル
  • 温湿度センサ×1、温度センサ、地温センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
センサ 温湿度センサ(半導体)
温度センサ(半導体)*2		 温湿度センサ(半導体)
温度センサ(半導体)
地温センサ(サーミスタ)
製品型番/製品名 WD100-THLC
温湿度/照度/CO2計測ユニット		 WD100-THLG
温湿度/照度/土壌水分計測ユニット
WD100-THLC WD100-THLG
特長
  • 温湿度計測 各1 チャンネル、照度 1 チャンネル、CO2 濃度 1 チャンネル
  • 温湿度センサ×1、照度センサ×1、CO2センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
  • 温湿度計測 各1 チャンネル、照度 1 チャンネル、土壌水分 1 チャンネル
  • 温湿度センサ×1 付き、照度センサ×1 付き、土壌水分センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
センサ 温湿度センサ(半導体)
照度センサ(半導体)
CO2 センサ(半導体)		 温湿度センサ(半導体)
照度センサ(半導体)
土壌水分センサ(半導体)
製品型番/製品名 WD100-THP
温湿度/日射計測ユニット		 WD100-THPC
温湿度/日射/CO2 計測ユニット
温湿度/日射計測ユニット 温湿度/日射/CO2 計測ユニット
特長
  • 温湿度計測 各1 チャンネル、日射 1 チャンネル
  • 温湿度センサ×1 付き、日射センサ×1付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
    • 温湿度計測 各1 チャンネル、日射 1 チャンネル､CO2 1 チャンネル
    • 温湿度センサ×1 付き、日射センサ×1 付き、CO2 センサ×1 付き
    • 防水対応(IP67)
    • 10年バッテリ内蔵
センサ 温湿度センサ(半導体)
日射センサ(半導体)		 温湿度センサ(半導体)
日射センサ(半導体)
CO2 センサ(半導体)
製品型番/製品名 WD100-P
日射計測ユニット
日射計測ユニット
特長
  • 日射 1 チャンネル
  • 日射センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
センサ 日射センサ(半導体)
製品型番/製品名 WD100-DI
接点入力信号監視ユニット		 WD100-DIO
接点入力監視/接点出力制御ユニット
WD100-DI WD100-DIO
特長
  • 接点入力監視 4 チャンネル
  • 防水対応(IP67)
  • 10年バッテリ内蔵
  • 接点入力監視 4 チャンネル
  • 接点出力制御 4 チャンネル
  • 防水対応(IP67)
製品型番/製品名 WD100-FA01
3軸振動計測・解析ユニット　製品詳細		 WD100-FA02
熱電対温度計測ユニット
WD100-FA01 WD100-FA
特長
  • 3 軸加速度センサ×1 付き
  • 防水対応(IP67)
  • 10年バッテリ内蔵
  • 熱電対センサ入力 ３ チャンネル
  • 防水対応(IP67)
  • 10年バッテリ内蔵
製品型番 WD100-GWI
電流計測ゲートウェイ･ユニット		 WD100-GWV
電圧計測ゲートウェイ･ユニット
電流計測ゲートウェイ･ユニット 電圧計測ゲートウェイ･ユニット
特長
  • 電流入力 4チャンネル (4-20mA/0-20mA)絶縁入力うち 2chは 2線方式設定可能
  • DINレール取付可能
  • 動作温度： -20～+70℃
  • 寸法： W71 x D58 x H90 mm (突起部、アンテナ除く
  • 電圧入力 4チャンネル (0-5V/1-5V)絶縁入力
  • DINレール取付可能
  • 動作温度： -20～+70℃
  • 寸法： W71 x D58 x H90 mm (突起部、アンテナ除く )

WD120　計測ユニット　

製品型番/製品名 WD120A
ランプトップ型表示灯状態監視ユニット		 WD120B
ユニバーサル型表示灯状態監視ユニット
製品写真 WD120A WD120B
特長
  • 旧製品も含めほとんどのメーカ製の警告灯に設置可能
  • 取付が簡単、ダウンタイムを最小に
  • 豊富なランプ状態把握/状態変化による通知
  • 上位システムとの連携が簡単
  • 旧製品も含めほとんどのメーカ製の警告灯に設置可能
  • 取付が簡単、ダウンタイムを最小に
  • 豊富なランプ状態把握/状態変化による通知
  • 上位システムとの連携が簡単






WD100シリーズ　各種センサ　仕様

WD100シリーズは､複数の計測ユニットと通信制御サーバで構成されます｡計測ユニットは､IP67防水仕様であるため本体とセンサを工場で校正後､密封して出荷しています｡各種センサは､10年以上の寿命と高精度の両立を考慮し選定しています｡一方で繊細な部品でもあるため､日頃の扱いには注意を要します｡



計測対象 温度(サーミスタ） 温度（半導体）
センサ外観
センサ部寸法(mm) W15 x D6 x H5 L60 x 18Φ
ケーブル長(m) 0.05 　(※ケーブルの延長別途申し受けます) 2 　(※ケーブルの延長不可）
センサ･タイプ サーミスタ 半導体
動作範囲 -40～100℃ -40～+120℃
精度 typ.±1℃ (0～50℃) typ.±0.5℃ (15～40℃)
typ.±1℃ (0～60℃)
センサ寿命(推定) 10年 10年
校正時期(推奨) 10年以内は不要 10年以内は不要
使用上の注意点 液体に浸しての利用はセンサ寿命を縮めます 高温･高湿度の環境では経年変化が加速します
計測対象 湿度 地温
センサ外観
センサ部寸法(mm) L60 x 18Φ L101 x 3Φ
ケーブル長(m) 2　(※ケーブルの延長不可） 2　(※ケーブルの延長不可）
センサ･タイプ 半導体 サーミスタ
動作範囲（測定範囲） 0～100%RH -50～+100℃
精度 typ.±3.5%RH (20～80%RH)
typ.±5%(0～100%RH)		 typ.±1%(0～50℃)
センサ寿命(推定) 10年 10年
校正時期(推奨) 10年以内は不要 10年以内は不要
使用上の注意点 高温･高湿度の環境では経年変化が加速します 液体に浸しての利用はセンサ寿命を縮めます
計測対象 二酸化炭素濃度 照度
センサ外観 CO2センサ（半導体）
センサ部寸法(mm) W60 x D30 x H80 W52 x D27 x H65
ケーブル長(m) 2　(※ケーブルの延長不可） 2　(※ケーブルの延長不可）
センサ･タイプ MEMS(半導体) 半導体
動作範囲（測定範囲） 0～10,000 ppm(0 -85%RH 結露なきこと)
動作温度：0～50℃		 0～13,000 lux(-40～+85℃)
精度 ±50 ppm±3%rdg
（0～2,000ppm、10～40℃、0～60％RH）		 規定無し
センサ寿命(推定) 10年 10年
校正時期(推奨) 2.5年毎 10年以内は不要
使用上の注意点 塵やホコリが入る環境では定期的な清掃や校正が必要 塵やホコリが入る環境では定期的な清掃が必要
計測対象 土壌水分 日射
センサ外観 日射センサ
センサ部寸法(mm) W18 x D7.5 x H93.5 L46 x 17Φ
(コネクタ､取付板除く)
ケーブル長(m) 5 　(※ケーブルの延長不可） 10　(※ケーブルの延長不可）
センサ･タイプ 半導体 半導体
動作範囲（測定範囲） 風乾～飽和(動作温度：0～50℃) 0 ~ 2,000W/m2
(-20 – +80℃)
精度 ±3%VWC (8dS/m以下の砂質土壌) 視野角 180°
感度 Typ. 50μV/(W/m2)
センサ寿命(推定) 10年 10年
校正時期(推奨) 10年以内は不要 10年以内は不要
使用上の注意点 高温で乾燥している土壌ではセンサ寿命を縮めます 塵やホコリが入る環境では
定期的な清掃が必要
計測対象 投げ込み式水位センサ
センサ外観
ケーブル長 8m (型番：WD100-WL8)
13m (型番：WD100-WL13)
計測レンジ 0 – 5mH2O (型番：WD100-WL8)
0 – 10mH2O (型番：WD100-WL13)
大気圧補正 自己大気圧補正機能あり
使用温度 -10 ～ 80℃
精度 0.25%FS (WD100-WL8)
0.5%FS (WD100-WL13)
接 続 WD100-GWI 電流計測LoRa 通信ユニットに接続して利用
センサ名 FFT解析機能内蔵3軸振動センサ 製品詳細
センサ外観
計測対象 3軸（X,Y,Z）それぞれに対する加速度（m/S2）、温度
センサタイプ MEMS（半導体）
サンプルレート 最大20,480（変更可）
周波数範囲 5％平坦性は5kHzまで
測定モード FFT
データ数 256ポイント/軸
感度 0.3052mG/LSB（0-20G レンジ、25℃）
ケーブル長 2m
寸法（mm） H45×39Φ（突起部除く）
質量（g） 270（ケーブル除く）
取付寸法 M6ねじ、マグネット、接着剤による

[注1]：計測ユニットに温度･湿度センサが搭載されるモデルでは､計測時の消費電力を抑えるために､1つのセンサで温度と湿度を同時に計測します｡他の温度センサと形状は同じですが､判別できるようにラベルが貼付されています







≪関連製品≫IoTセンサデバイス用
長期間バッテリ駆動電源回路評価ボードEB100




IoTデバイスの要の技術、LPWA(省電力遠距離無線通信)を採用するセンサデバイス開発用として、長期間間欠動作するための塩化チオニル･リチウム電池を利用した電源回路開発評価キットEB100を、12月1日から発売します。塩化チオニル･リチウム電池評価用ボードEB100は、LPWAで注目を浴びるLoRa無線方式センサデバイスやSigfoxセンサデバイスで塩化チオニル･リチウム電池を有効に用い、間欠動作で10年以上稼働する電源回路を開発するためのキットです。通常は数年で電池交換が必要な機器も、本キットを利用することで稼働時間を飛躍的に延ばす電源回路の開発ができます。本キットは、弊社が6月に発売を開始した｢ももことあやか｣WD100シリーズの電源回路を設計をもとにしていて、市場で実績のあるものです。

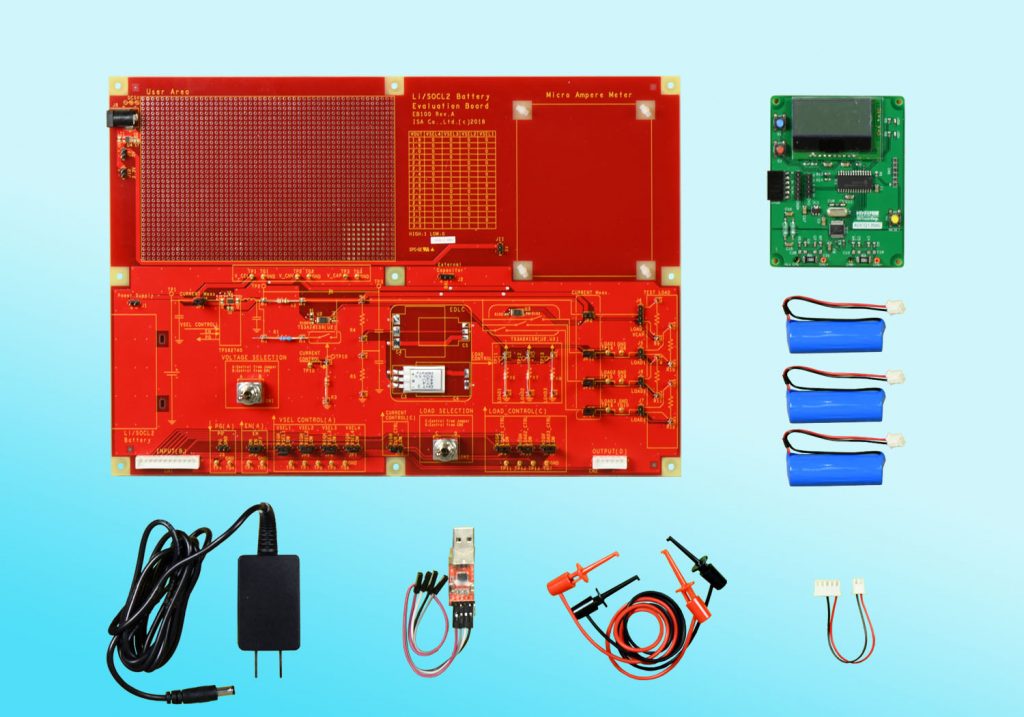

EB100　塩化チオニル･リチウム電池 評価キット
168,000円(税別)

本キットには次の物が付属します。
● 超低電流計測モジュール(1個)
● 塩化チオニル･リチウム電池(A3タイプ) (3本)
● ACアダプタ(1個)
● 接続用ハーネス(3本)
● USBインターフェースケーブル(1本)
● 回路図および説明書(各1冊)

塩化チオニル･リチウム電池
評価ボードEB100の特長

  1. 塩化チオニル･リチウム電池と電気二重層キャパシタの組合せ使用を想定した回路が、すでに弊社市販製品のWD100開発時のものが搭載されている。
  2. 間欠動作を実現するため、キャパシタへの効率的充電回路と､その制御回路を内蔵している。
  3. メインのCPUから回路を制御するためのインターフェース内蔵
  4. 超低電流計測のためのデジタル表示計測モジュールが付属していて、動作を確認できます。
  5. 評価用の塩化チオニル･リチウム電池が付属しています。
  6. LPWA送信デバイスによる間欠送信時の消費電力を詳細に把握できます。
  7. フリースペースが設けてあり、ターゲットデバイスや周辺回路の開発・実験が容易です。
  8. 各種計測装置を利用して開発を行う場合を想定し、数多くのテストポイントが用意されています。

※本製品は、株式会社エムネット様を通して販売します。
